Se vuoi capire come progettare interfacce utente chiare, intuitive e affidabili con segnalatori luminosi, scopri la nostra guida completa dedicata.
Quando si progetta il pannello di comando di una macchina, può essere necessario prevedere tre spie distinte: una per indicare che la macchina è pronta, una per il ciclo in corso e una per segnalare un'anomalia. Tre punti luminosi da posizionare, collegare e rendere riconoscibili.
Ma cosa succede quando lo spazio disponibile diminuisce o le funzioni da comunicare aumentano?
I segnalatori luminosi RGB permettono di associare colori differenti a un unico punto luce e comunicare più stati operativi. Una soluzione da valutare nella progettazione di apparecchiature industriali, macchine professionali, sistemi HVAC, elettrodomestici e prodotti OEM.
Per scegliere il componente più adatto occorre considerare il numero di stati da comunicare, la visibilità del segnale, le caratteristiche elettroniche e le modalità di integrazione nel prodotto.
La tecnologia RGB può essere utilizzata in indicatori compatti, segnalatori a pannello e microfaretti destinati a illuminare specifiche aree funzionali. Ogni soluzione risponde a esigenze progettuali differenti.
Stai progettando una nuova interfaccia luminosa?
Indice
- Come comunicare più stati macchina con un unico segnalatore RGB
- Ridurre il numero di indicatori senza perdere leggibilità
- Rendere comprensibile lo stato del dispositivo attraverso il colore
- Quando la segnalazione RGB contribuisce al design del prodotto
- Integrare luce e segnalazione in spazi e geometrie complesse
- Quale soluzione RGB scegliere? Le tre proposte SLIM
- Quando scegliere un LED RGB e quando basta un bicolore
- Scegliere e integrare un segnalatore luminoso RGB
- Domande frequenti sui segnalatori luminosi RGB
- Suggerimenti in più
- Glossario
- Più informazioni, una segnalazione progettata meglio
Come comunicare più stati macchina con un unico segnalatore RGB
Un indicatore monocolore comunica normalmente una condizione attraverso un colore prestabilito. Se la macchina deve rappresentare più stati, può essere necessario utilizzare diversi punti luminosi. La tecnologia LED RGB offre un'alternativa. All'interno del componente sono presenti tre canali luminosi, rosso (Red), verde (Green) e blu (Blue). Attivandoli singolarmente o combinandoli, l'elettronica può generare colori differenti.
Lo stesso segnalatore può quindi essere utilizzato, per esempio, per indicare:
- verde: macchina pronta;
- blu: funzione o modalità specifica attiva;
- giallo: fase di attesa;
- rosso: condizione che richiede attenzione.
Sono esempi di una possibile logica progettuale: il significato dei colori deve essere definito dal costruttore, tenendo conto delle convenzioni e delle norme applicabili. Il vantaggio emerge quando le diverse condizioni sono alternative e possono essere comunicate attraverso lo stesso punto.
Come viene controllato il colore?
Nei segnalatori e microfaretti RGB SLIM il colore è gestito dalla scheda elettronica dell'apparecchiatura. Il collegamento prevede un comune e tre canali dedicati ai colori primari. È quindi il sistema di controllo del produttore a determinare quali canali attivare e, quando previsto, come combinarli.
Questo significa che la selezione del segnalatore deve essere coordinata con la progettazione elettronica. Occorre verificare tensione, collegamenti, gestione dei canali e risultati cromatici desiderati.
Un solo punto luce può comunicare stati diversi,
purché ogni colore abbia una funzione precisa.
Ridurre il numero di indicatori senza perdere leggibilità
Su un pannello compatto ogni elemento occupa spazio. Aumentare il numero di spie può incidere sulle forature, sull'organizzazione dei collegamenti e sulla disposizione dei comandi. Quando più informazioni possono condividere lo stesso punto luminoso, un indicatore LED RGB permette di valutare un layout più semplice.
Pensa a un'unità HVAC che debba indicare modalità operative differenti. Oppure a uno strumento di misura, dove il colore può aiutare a distinguere rapidamente la condizione di funzionamento.
Su una macchina automatica, un indicatore multicolore può rendere riconoscibili diverse fasi del processo senza richiedere una spia dedicata a ciascuna.
Il beneficio riguarda anche lo sviluppo delle gamme OEM. Se un nuovo modello introduce una funzione aggiuntiva, una sorgente RGB può offrire maggiore flessibilità rispetto a un indicatore progettato per emettere un solo colore, purché l'elettronica e la logica dell'interfaccia siano predisposte.
La compattezza richiede comunque una valutazione attenta: se due condizioni devono essere visualizzate contemporaneamente, un singolo punto RGB potrebbe non essere sufficiente.
Rendere comprensibile lo stato del dispositivo attraverso il colore
La possibilità di utilizzare più colori introduce nuove opportunità, ma anche una responsabilità progettuale: costruire una segnalazione coerente.
Su una macchina da caffè professionale, il colore può accompagnare le fasi operative o segnalare la necessità di un intervento. In una vending machine può aiutare l'utilizzatore a riconoscere lo stato del dispositivo. Nei pannelli industriali può facilitare l'individuazione di una condizione operativa.
In un'apparecchiatura medicale, la corrispondenza tra colore, significato e stato effettivo deve essere valutata con particolare attenzione, secondo i requisiti applicabili al dispositivo. Nei pannelli industriali, la scelta dei colori deve tenere conto anche dei requisiti normativi.
La norma IEC 60204-1, dedicata all'equipaggiamento elettrico delle macchine, costituisce un riferimento per la progettazione dei dispositivi di comando e segnalazione. Il progettista deve quindi verificare che i colori utilizzati siano coerenti con la funzione e con le prescrizioni applicabili.
Per progettare correttamente la segnalazione occorre stabilire:
- quali stati devono essere comunicati;
- quali informazioni hanno priorità;
- quali colori associare alle diverse condizioni;
- da quale distanza deve essere leggibile il segnale;
- se il solo colore è sufficiente o servono altri elementi visivi.
Anche luminosità, diffusione e posizione del punto luce incidono sul risultato. Un segnalatore visibile in laboratorio potrebbe risultare meno leggibile sotto illuminazione intensa, vicino a superfici riflettenti o da una posizione laterale.
Un segnale luminoso efficace permette all'utente di riconoscere lo stato della macchina
senza doverlo interpretare.
Quando la segnalazione RGB contribuisce al design del prodotto
Interruttori, spie e punti luminosi occupano spesso le aree più visibili delle apparecchiature. La loro forma, disposizione e resa cromatica incidono sulla percezione del prodotto.
Le possibilità di integrazione cambiano a seconda del settore applicativo:
- HoReCa e Home Appliance: il colore può accompagnare l'utilizzo della macchina e contribuire alla coerenza dell'interfaccia.
- Lighting e domotica: una segnalazione compatta può integrarsi nel pannello mantenendo un linguaggio visivo coordinato con il resto del prodotto.
- Gardening e outdoor: un'indicazione luminosa ben studiata contribuisce alla riconoscibilità di un'intera famiglia di apparecchiature.
- Progetti OEM: criteri comuni per colori, intensità, finiture e posizione degli indicatori permettono di mantenere una coerenza visiva tra modelli con funzioni differenti.
La personalizzazione può riguardare anche il componente stesso. Su progetti con requisiti specifici, SLIM può valutare con l'ufficio tecnico del cliente lenti, collegamenti e altre caratteristiche, in funzione della fattibilità e dei quantitativi previsti.
Integrare luce e segnalazione in spazi e geometrie complesse
La posizione del punto luminoso è una delle decisioni che influenzano maggiormente il progetto.
Una sorgente collocata all'interno della macchina richiede un sistema ottico adatto a rendere visibile la luce. Un indicatore montato direttamente sul frontale deve rispettare foro, spessore del pannello e sistema di fissaggio.
Quando occorre illuminare una zona operativa, diventano invece determinanti la distanza dalla superficie e la distribuzione della luce.
Prendiamo l'area di erogazione di un water dispenser. Un piccolo indicatore sul frontale può comunicare lo stato dell'apparecchiatura, mentre un microfaretto può illuminare l'area di prelievo e modificarne il colore secondo la fase operativa.
La differenza è funzionale e deve essere prevista già durante lo sviluppo.
Per questo è utile coinvolgere il produttore del componente prima di definire definitivamente geometria, alimentazione e collegamenti.
La geometria del prodotto, la funzione della luce
e le caratteristiche elettroniche
guidano la scelta del componente RGB.
Quale soluzione RGB scegliere? Le tre proposte SLIM
Le tre soluzioni attualmente considerate rispondono a esigenze progettuali differenti.

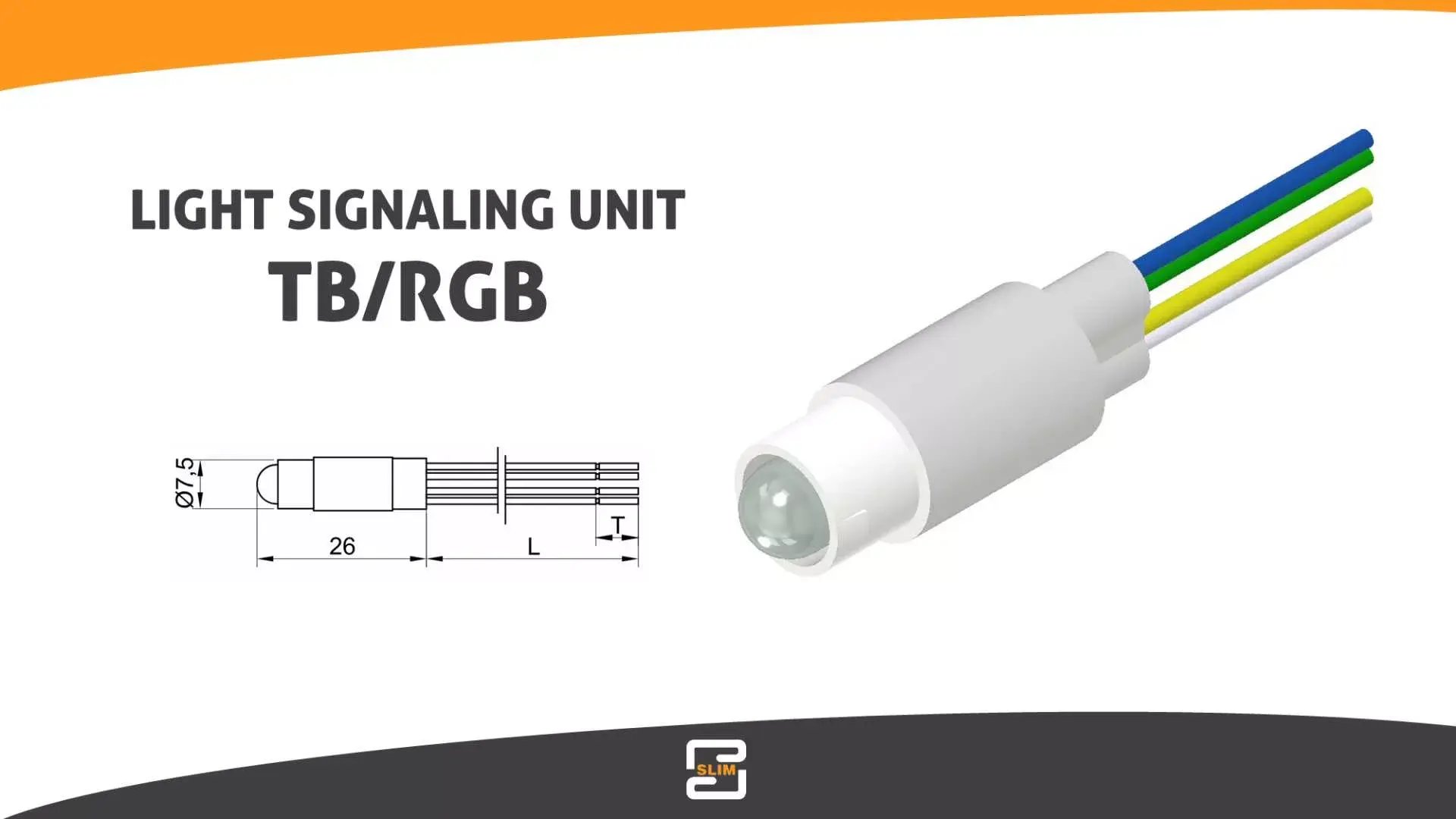

Unità di segnalazione TB/RGB
Una sorgente RGB compatta da integrare nell'apparecchiatura e abbinare alla lente prevista dal progetto. È adatta quando serve gestire più stati attraverso un punto luminoso e mantenere flessibilità nell'integrazione.
La proposta SLIM prevede diverse tensioni nominali e collegamento tramite cavo PVC.

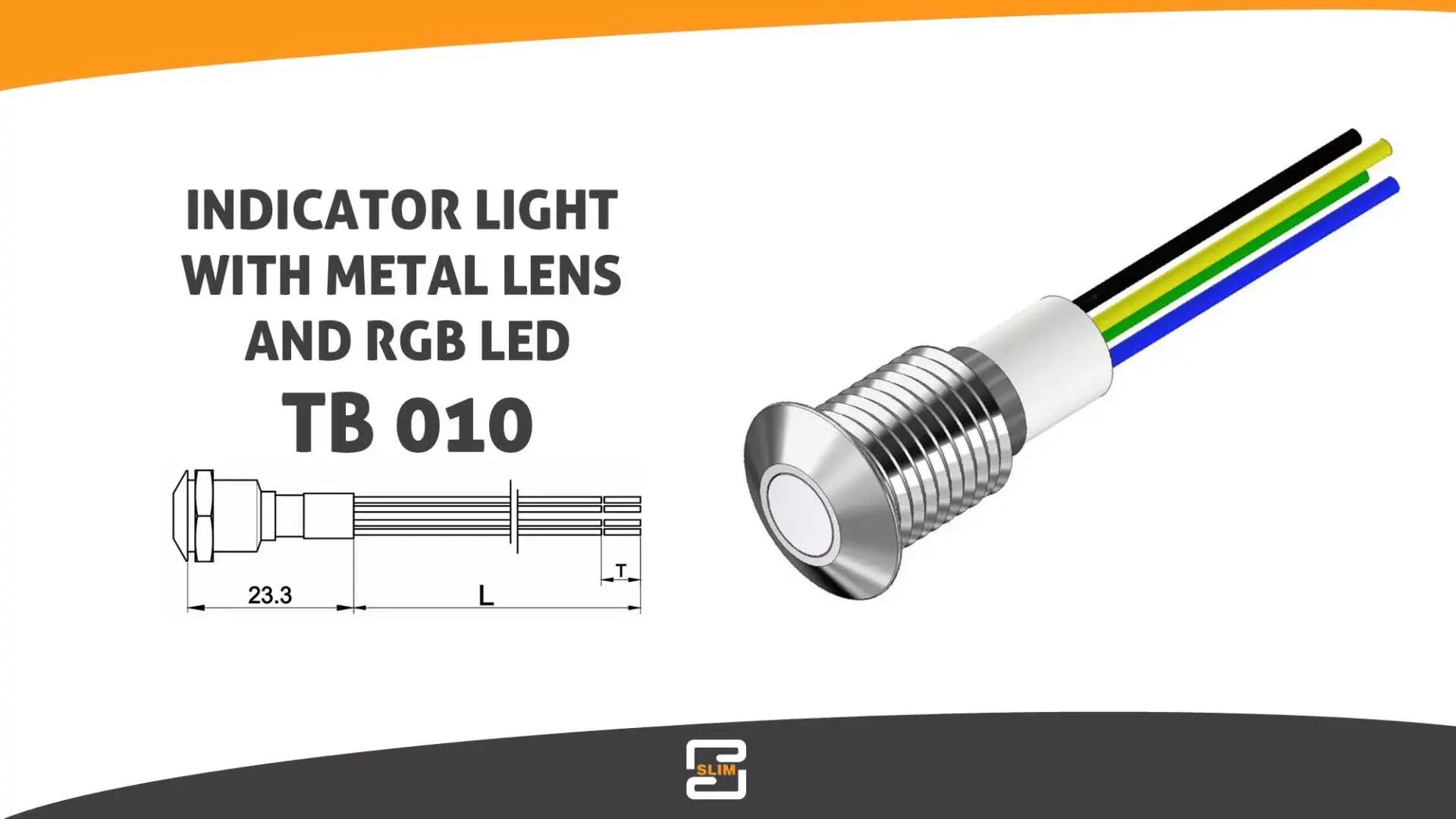

Segnalatore luminoso TB010 RGB
Segnalatore per foro pannello da 10 mm, con lente in ottone cromato e LED RGB a vista. Offre un punto di segnalazione compatto e una costruzione robusta, particolarmente interessante per macchine da caffè e apparecchiature HoReCa.
Per urti, vibrazioni e condizioni ambientali specifiche occorre verificare i requisiti tecnici effettivi dell'applicazione.

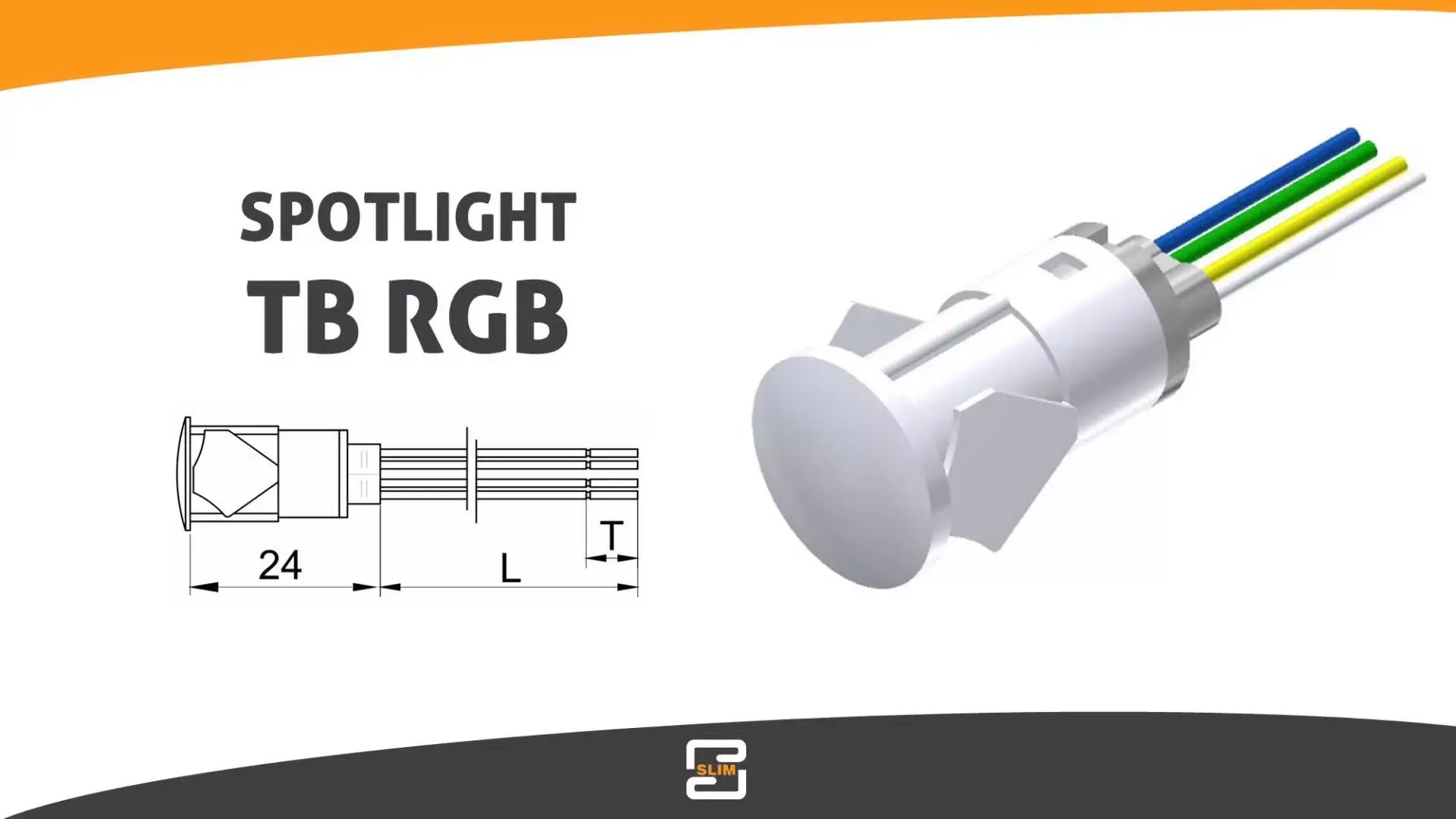

Microfaretto RGB
Soluzione luminosa ad alta intensità per foro da 12–13 mm, con alimentazione a 12 V DC e testa sottile da 2,5 mm.
È indicata per illuminare aree circoscritte, come la zona di erogazione di macchine da caffè, vending machine, dispenser ed elettrodomestici.

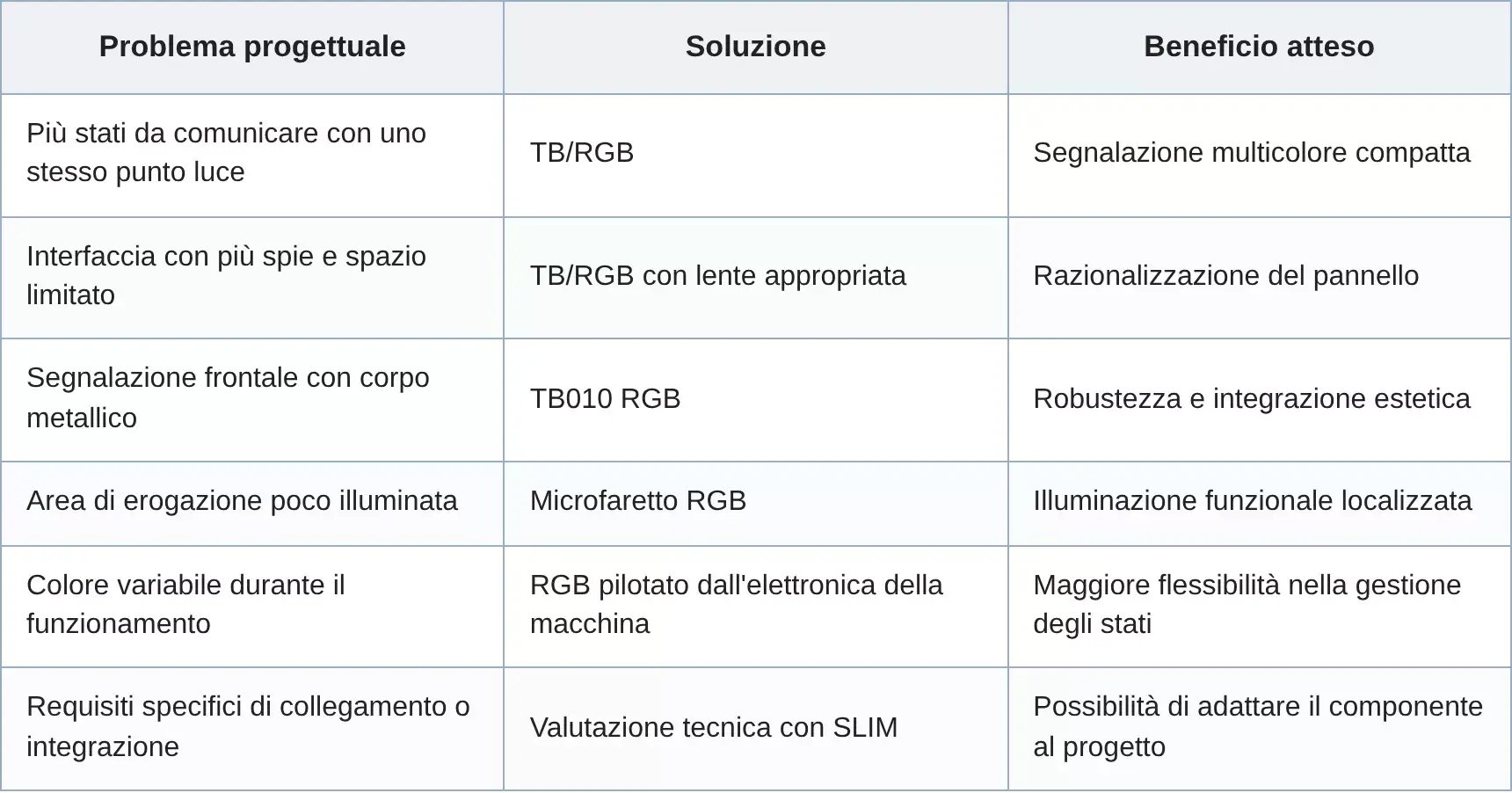

Dalla criticità alla scelta tecnica
Ogni soluzione RGB risponde a esigenze progettuali specifiche. L'unità di segnalazione, il segnalatore a pannello con corpo in metallo ed il microfaretto offrono caratteristiche differenti, che il progettista deve valutare in base alla funzione richiesta e alle condizioni di utilizzo. La tabella mette a confronto le principali applicazioni e i relativi vantaggi.
Hai già definito il tipo di segnalazione necessario?
Quando scegliere un LED RGB e quando basta un bicolore
Non tutte le applicazioni richiedono l'intera flessibilità di una sorgente RGB. Se l'interfaccia deve comunicare soltanto due stati, per esempio pronto e anomalia, può essere sufficiente un LED bicolore. La soluzione può risultare più semplice ed economicamente conveniente.
L'RGB diventa interessante quando il progetto richiede tre o più colori, combinazioni cromatiche particolari oppure la possibilità di utilizzare lo stesso componente in diverse configurazioni di prodotto.
Durante la scelta, occorre considerare anche i collegamenti elettrici, la gestione dei canali e il costo complessivo della soluzione.
Il numero di colori necessari nel segnalatore è un requisito da definire, non una caratteristica da massimizzare.

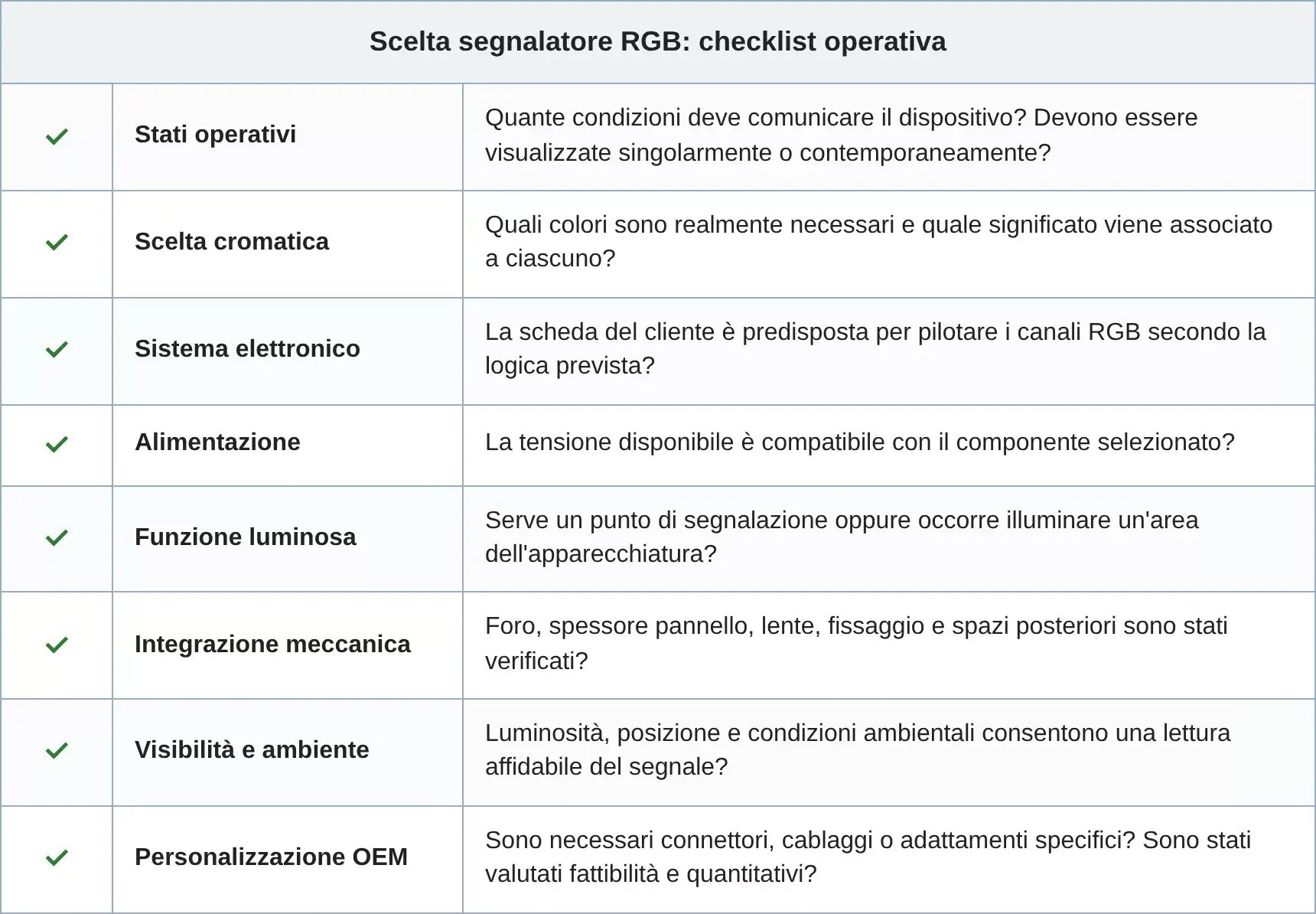

Scegliere e integrare un segnalatore luminoso RGB
Prima di selezionare il componente, la seguente verifica aiuta a chiarire i requisiti dell'applicazione e a individuare eventuali criticità.
Domande frequenti sui segnalatori luminosi RGB
Che cos'è un segnalatore luminoso RGB?
È un componente luminoso che utilizza canali rosso, verde e blu per generare colori differenti. Può essere impiegato per comunicare più stati attraverso lo stesso punto di segnalazione.
Come cambia colore un indicatore LED RGB?
Il colore dipende dall'attivazione e dalla combinazione dei canali RGB. Nei prodotti SLIM descritti, la gestione avviene attraverso l'elettronica dell'apparecchiatura.
Un segnalatore RGB può sostituire tre spie separate?
Sì, quando gli stati da rappresentare sono alternativi e possono condividere lo stesso punto luminoso. Se più informazioni devono essere visibili simultaneamente, occorre valutare un'architettura diversa.
Qual è la differenza tra TB/RGB e TB010 RGB?
La TB/RGB è una sorgente compatta da abbinare a una lente e integrare nel progetto. Il TB010 RGB è un segnalatore completo da pannello con corpo metallico cromato e foro da 10 mm.
Quando conviene utilizzare un microfaretto RGB?
Quando il progetto richiede di illuminare un'area circoscritta e modificarne il colore, per esempio nella zona di erogazione di una macchina da caffè o di un dispenser.
È possibile personalizzare le soluzioni RGB SLIM?
SLIM può valutare adattamenti di collegamenti, connettori e caratteristiche del componente. La fattibilità dipende dai requisiti tecnici, dai quantitativi e dagli eventuali costi di attrezzaggio.
Suggerimenti in più
Verifica i colori sul prototipo reale
La resa cromatica può variare in funzione della lente, del materiale attraversato dalla luce e delle condizioni ambientali. Valuta il risultato sul pannello completo.
Considera gli utilizzatori e le condizioni di visibilità
In apparecchiature utilizzate da persone diverse, è importante che i segnali rimangano comprensibili. Per le informazioni critiche, valuta simboli, testi o altri elementi che affianchino il colore.
Prevedi le evoluzioni della gamma
Una famiglia OEM può condividere lo stesso componente RGB, differenziando la logica cromatica tra modelli. È una possibilità da considerare già durante la progettazione elettronica.
Coinvolgi SLIM nella definizione dei collegamenti
Se il progetto richiede connettori dedicati, cablaggi particolari o adattamenti del componente, un confronto preliminare può chiarire quali soluzioni siano realizzabili e a quali condizioni produttive.
Approfondimenti
Riduci il time-to-market con soluzioni di segnalazione luminosa efficienti
Scopri come la scelta di componenti luminosi adatti al progetto può semplificare l'integrazione e ridurre i tempi di sviluppo delle apparecchiature OEM.
Come scegliere i componenti LED ideali
Approfondisci i criteri per bilanciare prestazioni luminose, affidabilità e costi nella scelta dei componenti LED.
Il ruolo del fornitore nei progetti OEM di segnalazione luminosa custom
Scopri come il confronto con il fornitore può aiutare a definire requisiti tecnici, personalizzazioni e vincoli produttivi fin dalle prime fasi del progetto.
Glossario
LED RGB — Red, Green, Blue
Componente luminoso che utilizza tre canali di emissione, rosso, verde e blu. L'attivazione e la regolazione dei singoli canali permettono di ottenere colori differenti attraverso la miscelazione additiva della luce.
Pilotaggio PWM — Pulse Width Modulation
Tecnica di controllo che regola la luminosità di un LED modificando il rapporto tra tempo di accensione e spegnimento del segnale elettrico. Nei sistemi RGB un controllo PWM, indipendente dei tre canali, permette di regolare l'intensità dei colori primari e ottenere diverse combinazioni cromatiche.
Anodo comune e catodo comune
Configurazioni elettriche che identificano il terminale condiviso dai tre canali RGB. La scelta determina come devono essere collegati e pilotati i LED dalla scheda elettronica. La configurazione effettiva va verificata nella scheda tecnica del componente.
Intensità luminosa — Candela (cd)
Grandezza fotometrica che esprime la luce emessa da una sorgente in una determinata direzione. È un parametro utile per valutare la visibilità di un segnalatore, insieme all'angolo di emissione, alla lente e alle condizioni ambientali.
Angolo di emissione luminosa
Intervallo angolare entro il quale si distribuisce la luce emessa dal componente, generalmente descritto attraverso l'angolo a metà intensità. Influisce sulla visibilità laterale del segnalatore e sulla distribuzione della luce nell'area interessata.
Grado di protezione IP — Ingress Protection
Classificazione che identifica il livello di protezione di un involucro contro l'ingresso di corpi solidi e acqua. Nella scelta di un segnalatore a pannello occorre verificare il grado IP dichiarato e le condizioni di montaggio alle quali si riferisce.
Più informazioni, una segnalazione progettata meglio
Un segnalatore RGB può concentrare più stati in un unico punto luminoso, semplificare il layout di un pannello e ampliare le possibilità di integrazione visiva. Da un'attrezzatura HoReCa a un impianto HVAC, da una vending machine a un'apparecchiatura industriale, i vantaggi dipendono dalle condizioni effettive di utilizzo.
La scelta corretta nasce dall'incontro tra funzione, elettronica, geometria e visibilità. Per questo SLIM può affiancare progettisti e uffici R&D nella verifica dei requisiti e nella selezione o personalizzazione del componente.
Hai un progetto che richiede una segnalazione multicolore o un'illuminazione RGB integrata?
