Un interruttore può sembrare uno dei componenti più semplici di un pannello industriale, o di un prodotto. La scelta sbagliata, però, emerge spesso quando il progetto è già avanzato: cablaggio da modificare, ingombri non previsti, comando poco intuitivo, protezione insufficiente o una soluzione che funziona elettricamente ma non si integra bene nel prodotto.
Per scegliere tra un interruttore on off, un interruttore unipolare o bipolare, un deviatore, un commutatore, un microinterruttore o un interruttore luminoso non basta dunque confrontare tensione, corrente e prezzo.
Inoltre, servono informazioni sull'applicazione, sull'ambiente, sulla frequenza di utilizzo, sul pannello e sul tipo di interazione prevista. Per un produttore OEM entrano poi in gioco assemblaggio, continuità produttiva, design e coerenza con l'identità dell'apparecchiatura.
Vediamo quali criteri permettono di arrivare alla scelta corretta prima che un piccolo componente diventi un problema di progetto.
Dubbi sul componente più adatto al tuo progetto?
Indice
- Come scegliere un interruttore partendo dalla funzione
- Interruttore unipolare o bipolare: quale scegliere
- Interruttore, deviatore e commutatore: quali sono le differenze
- Quando scegliere un microinterruttore
- Quando conviene usare un interruttore luminoso
- Come scegliere interruttori per pannelli e apparecchiature industriali
- Interruttore a bascula, pulsante o altro comando: l'ergonomia conta
- Quando un interruttore diventa parte del design del prodotto
- Dalla criticità alla scelta tecnica
- Una scelta tecnica deve funzionare anche in produzione
- Errori da evitare nella scelta degli interruttori
- Dubbi frequenti
- Suggerimenti in più
- Glossario
- La scelta migliore si vede quando il prodotto entra in uso
Come scegliere un interruttore partendo dalla funzione
Il primo errore nasce spesso dall'impostazione della ricerca. Si cerca un prodotto della dimensione corretta, si verificano tensione e corrente e poi si prova ad adattarlo al progetto. Il percorso più efficace parte invece dalla funzione e mira a definire meglio una serie di specifiche:
- Cosa deve succedere quando il comando viene azionato?
- Deve semplicemente aprire e chiudere un circuito?
- Deve mantenere la posizione?
- Selezionare due funzioni?
- Commutare tra più stati?
- Rilevare meccanicamente la posizione di uno sportello?
Su una macchina da caffè professionale, ad esempio, l'accensione generale può richiedere un interruttore ON/OFF, mentre altre funzioni della stessa macchina possono richiedere un deviatore, un commutatore o un microinterruttore. La tipologia corretta dipende quindi dalla funzione che deve svolgere, anche all'interno della stessa apparecchiatura.
Lo stesso criterio vale su un pannello di comando industriale, dove un interruttore può gestire l'avvio di una funzione, e su un sistema HVAC, nel quale il comando può selezionare diverse modalità operative. Su vending machine e apparecchiature automatiche, invece, la frequenza di utilizzo può diventare uno dei primi parametri da verificare.
In un apparecchio Home Appliance un selettore può altresì gestire modalità operative differenti. In un prodotto del settore Lighting può essere necessario comandare circuiti o funzioni diverse da un unico punto.
Prima di cercare il componente, descrivi cosa deve fare il circuito quando viene azionato.
Interruttore unipolare o bipolare: quale scegliere
La differenza tra interruttore unipolare e bipolare riguarda il numero di poli comandati contemporaneamente. Una soluzione unipolare interviene su un singolo polo. Un interruttore bipolare permette di azionarne due attraverso lo stesso comando.
La distinzione appare semplice, ma ha conseguenze sul cablaggio, sullo spazio necessario, sul numero di terminali e sulla configurazione dell'apparecchiatura.
Per questo la domanda "quando usare un interruttore bipolare?" non dovrebbe essere risolta in base all'aspetto del componente. Occorre partire dallo schema elettrico e dai requisiti del prodotto.
Quando si confrontano le caratteristiche tecniche degli interruttori, il numero di poli viene spesso indicato insieme al numero di vie attraverso sigle universali, conoscerle permette di capire rapidamente quale configurazione elettrica offre il componente:
- SPST: un polo, una via;
- SPDT: un polo con commutazione tra due vie;
- DPST: due poli comandati insieme;
- DPDT: due poli con doppia commutazione.
Queste sigle aiutano quindi a verificare se l'interruttore è compatibile con la funzione prevista dal circuito, prima di valutarne dimensioni, montaggio o caratteristiche estetiche.
In un elettrodomestico lo spazio disponibile e l'organizzazione interna possono rendere questa scelta particolarmente importante. Un componente non coerente con lo schema può costringere a modificare cablaggi già definiti o aumentare il numero di elementi necessari.
Unipolare e bipolare descrivono quindi una funzione elettrica precisa dell'interruttore, non due livelli diversi di qualità.
Interruttore, deviatore e commutatore: quali sono le differenze
L'aspetto esterno può essere simile. La funzione no.
Un interruttore viene utilizzato per aprire o chiudere un circuito. Il deviatore permette di indirizzare il contatto verso percorsi differenti. Il commutatore viene impiegato quando serve selezionare tra più configurazioni previste dal progetto.
Confondere queste funzioni può complicare inutilmente il circuito.
Pensa a un'apparecchiatura Lighting con due modalità operative. Oppure a un elettrodomestico nel quale un comando deve selezionare differenti funzioni. In questi casi, aggiungere più interruttori indipendenti può occupare spazio sul pannello e rendere meno immediata l'interfaccia. Al contrario, utilizzare un selettore con più posizioni quando servono soltanto ON e OFF introduce una complessità inutile.
Definisci quanti stati deve gestire il circuito
prima di decidere quanti comandi inserire sul pannello.
Quando scegliere un microinterruttore
Non tutti gli interruttori sono pensati per essere azionati direttamente dall'utilizzatore.
Un microinterruttore può rilevare la posizione di uno sportello, una leva, un elemento mobile o un meccanismo interno. In questo caso entrano in gioco variabili che in un normale comando frontale hanno un peso minore: corsa, forza di azionamento, posizione dell'attuatore e ripetibilità del movimento.
Prendiamo lo sportello di un forno professionale, oppure il fine corsa di una macchina industriale o un elemento mobile all'interno di una vending machine. Se il punto di intervento viene definito male, il meccanismo può raggiungere apparentemente la posizione prevista mentre il contatto non è ancora intervenuto.
Il problema può manifestarsi in modo intermittente e diventare difficile da diagnosticare in assistenza.
Quando conviene usare un interruttore luminoso
Dopo aver azionato un comando, l'utilizzatore spesso ha bisogno di sapere immediatamente se la funzione è attiva.
Su una macchina da caffè un interruttore luminoso può essere lo stato generale dell'apparecchiatura. Su una cappa o un piccolo elettrodomestico può indicare una funzione selezionata. In un prodotto Lighting l'interruttore luminoso può identificare lo stato di un circuito.
Su un pannello HVAC può rendere immediatamente riconoscibile l'attivazione di una funzione anche durante un intervento tecnico. Su un'apparecchiatura medicale, comando e indicazione visiva devono invece evitare ambiguità tra funzione selezionata e stato effettivo del dispositivo.
L'interruttore luminoso riunisce comando e feedback visivo in uno stesso elemento. Questo può semplificare il pannello e creare un'associazione immediata tra azione e stato.
Ma la presenza della luce deve avere una funzione precisa.
Se l'informazione deve essere visibile anche a distanza oppure indipendentemente dalla posizione del comando, una spia separata può essere più efficace. Se invece comando e stato coincidono, integrarli può rendere l'interfaccia più compatta.
Colore, luminosità e diffusione devono inoltre rimanere leggibili nelle condizioni reali di utilizzo.
Una luce integrata è utile
quando elimina un'incertezza dell'utente.
Come scegliere interruttori per pannelli e apparecchiature industriali
Un componente che funziona correttamente in laboratorio può comportarsi diversamente dopo mesi di utilizzo. Il motivo è semplice: un pannello vive nell'ambiente dell'apparecchiatura. Per esempio:
- Una macchina HoReCa può esporre il comando a calore, umidità, vapori, residui e pulizie frequenti.
- Su una macchina utensile diventano rilevanti polvere, oli, vibrazioni e un numero elevato di azionamenti.
- Nei sistemi HVAC e refrigerazione possono comparire condensa e variazioni di temperatura.
- Una vending machine installata in uno spazio pubblico lavora spesso senza presidio e con utilizzo continuo.
- Per apparecchiature outdoor e gardening, umidità, polvere, acqua, sbalzi termici e permanenza all'esterno richiedono di valutare il componente insieme al modo in cui viene montato e protetto dal pannello.
Nelle applicazioni esposte a utilizzi frequenti o particolarmente gravosi può essere necessario valutare anche soluzioni antivandalo. Interruttori e pulsanti progettati per azionamenti continui e ripetuti possono offrire una maggiore robustezza in pannelli destinati, ad esempio, a vending, apparecchiature HoReCa e installazioni outdoor.
Ne consegue che lo stesso dispositivo può avere prestazioni molto diverse a seconda dell'applicazione in cui viene installato. Prima della scelta, vanno quindi verificate almeno queste caratteristiche:
- tensione e corrente previste;
- carico da comandare;
- vita elettrica e meccanica;
- temperatura di lavoro;
- frequenza di azionamento;
- materiali e finiture;
- esposizione a liquidi, polvere o detergenti;
- grado IP richiesto dall'applicazione;
- sistema di fissaggio al pannello;
- facilità di cablaggio e sostituzione.
Un componente sottodimensionato può accelerare l'usura, mentre uno sovradimensionato può occupare spazio e aumentare il costo senza portare alcun vantaggio reale.
Hai definito i requisiti del tuo interruttore?
Interruttore a bascula, pulsante o altro comando: l'ergonomia conta
Un pannello può essere elettricamente corretto e rimanere poco intuitivo. È un problema frequente quando interruttori, spie e simboli vengono scelti separatamente, senza considerare come l'utente utilizzerà il prodotto.
Un interruttore a bascula rende normalmente evidente la posizione selezionata e può essere adatto a funzioni mantenute. Un pulsante momentaneo risponde a una logica diversa. Un selettore permette invece di distinguere più modalità.
Su un pannello di comando industriale, l'operatore deve riconoscere rapidamente il comando anche mentre lavora sulla macchina. In un dispositivo medicale, posizione, simbolo e feedback visivo devono rendere immediatamente distinguibili funzioni che non possono essere confuse. Su un elettrodomestico HoReCa, invece, il pannello deve rimanere comprensibile anche a chi utilizza l'apparecchio per la prima volta.
Dimensioni, corsa, forza di azionamento, posizione, simboli e feedback luminoso contribuiscono allo stesso risultato.
Qui si crea anche un collegamento diretto con la progettazione dell'interfaccia: spia luminosa e comando dovrebbero seguire una logica comune. La scelta corretta riduce il tempo necessario per capire cosa azionare e quale stato è attivo.
Quando un interruttore diventa parte del design del prodotto
Per molto tempo interruttori e spie sono stati trattati come componenti puramente funzionali. Nei prodotti OEM questo approccio può rendere difficile distinguere apparecchiature che, dal punto di vista tecnico, offrono prestazioni simili. Forma del tasto, finitura, colore, luce e integrazione nel frontale incidono sulla percezione complessiva.
Questo è particolarmente evidente nell'HoReCa. Due macchine professionali possono avere architetture funzionali comparabili, ma un'interfaccia coerente con il design della macchina contribuisce a trasmettere maggiore qualità.
Il principio vale anche per attrezzature gardening e outdoor, dove interruttori, colori e segnalazione luminosa possono contribuire a rendere riconoscibile un'intera famiglia di prodotti, e per il Lighting domestico, dove il comando deve integrarsi con un'apparecchiatura nella quale il design ha spesso un peso rilevante.
Il problema nasce quando la differenziazione viene affrontata troppo tardi. Se pannello, foratura e cablaggio sono già definiti, allora le possibilità di personalizzazione si riducono.
Un componente standard può svolgere perfettamente la funzione elettrica senza essere necessariamente la soluzione migliore per l'identità del prodotto.
Per un OEM conviene quindi definire primariamente:
- geometria del comando;
- colore e finitura;
- eventuale illuminazione;
- simboli;
- modalità di fissaggio;
- coerenza con spie e altri elementi dell'interfaccia.
La coerenza tra componenti, finiture e soluzioni visive rafforza la qualità percepita e rende il prodotto più riconoscibile.
Come differenziare il brand attraverso comandi e segnalazione
Interruttori e spie sono elementi piccoli, ma spesso occupano una delle aree più visibili e utilizzate del prodotto. Se vengono scelti soltanto alla fine del progetto, il risultato rischia di essere un pannello tecnicamente corretto ma molto simile a quello di altre apparecchiature.
La differenziazione può partire anche da qui. Forma e finitura degli interruttori, colori, simboli, retroilluminazione e segnalazione luminosa possono seguire un linguaggio comune, riconoscibile sull'intera gamma.
Su una macchina professionale HoReCa questo può significare coordinare comandi e spie con il frontale. Su apparecchiature HVAC, pannelli industriali e macchine utensili, una logica visiva coerente aiuta a distinguere funzioni e stati operativi. Nei prodotti Home Appliance, Lighting e gardening, dove il design ha un peso maggiore sulla percezione del prodotto, gli stessi elementi possono contribuire direttamente alla riconoscibilità del marchio.
Non serve personalizzare ogni componente. Può essere più efficace definire pochi elementi distintivi e mantenerli tra modelli diversi, adattandoli quando cambiano funzione o condizioni operative.
iL design passa anche dal modo in cui un prodotto
si accende, si comanda e comunica.

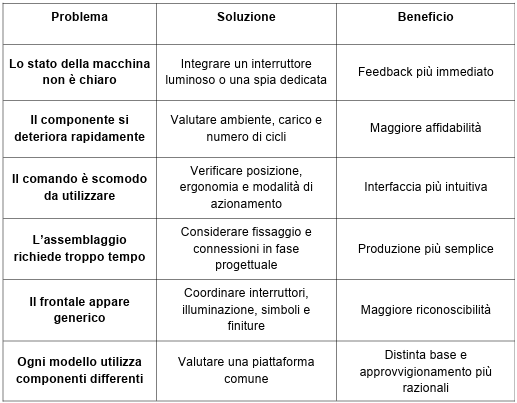

Dalla criticità alla scelta tecnica

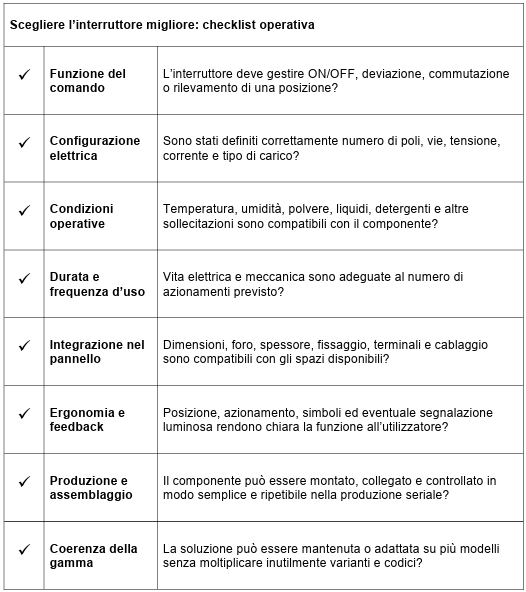

Quando più requisiti entrano in gioco contemporaneamente, questa sintesi aiuta a capire dove concentrare la verifica.
Una scelta tecnica deve funzionare anche in produzione
Un interruttore deve entrare nel foro previsto, poter essere montato, collegato, controllato e sostituito con procedure semplici e ripetibili.
Terminali difficili da raggiungere rallentano l'assemblaggio. Tolleranze poco adatte al pannello possono creare problemi di fissaggio. Varianti troppo numerose complicano acquisti, distinta base e gestione dei ricambi.
Nel passaggio dal prototipo alla produzione queste criticità hanno un effetto diretto sui costi. Per una gamma composta da più modelli può essere utile verificare se una stessa architettura di comando può essere mantenuta su più apparecchiature, variando solo alcuni elementi.
In questa fase SLIM può affiancare progettisti e uffici tecnici nella verifica dei requisiti elettrici, dell'integrazione nel pannello e dei vincoli produttivi prima della scelta definitiva.
Ridurre la complessità produttiva è parte della scelta del componente
Una valutazione iniziale con chi produce l'interruttore permette di verificare compatibilità tra geometria, fissaggio, connessione e processo di assemblaggio prima di congelare il progetto.
Il componente ideale è quello che funziona nel prodotto e può essere montato in modo affidabile su tutta la serie.
Errori da evitare nella scelta degli interruttori
Scegliere soltanto in base a tensione e corrente
Sono parametri essenziali, ma non descrivono l'intera applicazione. Ambiente, tipo di carico, frequenza di utilizzo e modalità di montaggio possono essere altrettanto determinanti.
Confondere unipolare, bipolare, deviatore e commutatore
Componenti esteticamente simili possono gestire il circuito in modi diversi. Lo schema deve precedere la selezione.
Inserire un interruttore luminoso senza definire cosa segnala
Una luce priva di un significato immediatamente interpretabile aggiunge informazione visiva senza migliorare l'interfaccia.
Valutare l'IP senza considerare il montaggio
Il comportamento del componente installato dipende anche dall'integrazione nel pannello, dalle guarnizioni previste e dalle condizioni effettive di esposizione.
Ignorare il numero di azionamenti
Un comando utilizzato poche volte al giorno e uno azionato continuamente durante un turno di lavoro affrontano sollecitazioni molto diverse.
Progettare il frontale e scegliere l'interruttore alla fine
Forature, spessori, connessioni e spazi posteriori possono limitare rapidamente le alternative disponibili.
Confrontare i componenti solo sul prezzo unitario
Qualche centesimo risparmiato sul componente può perdere significato se aumenta il tempo di montaggio, genera sostituzioni o rende più complessa la gestione della gamma.
Dubbi frequenti
Qual è la differenza tra interruttore unipolare e bipolare?
Un interruttore unipolare controlla un singolo polo, mentre un interruttore bipolare ne aziona due contemporaneamente. La scelta dipende dallo schema elettrico e dai requisiti dell'apparecchiatura.
Quando usare un interruttore bipolare?
Si utilizza quando il progetto richiede l'azionamento simultaneo di due poli. La necessità deve essere verificata sul circuito e sui requisiti tecnici dell'apparecchiatura.
Che differenza c'è tra interruttore e deviatore?
L'interruttore apre o chiude un circuito. Il deviatore indirizza invece un contatto comune verso uno di due percorsi disponibili.
Che differenza c'è tra deviatore e commutatore?
Il deviatore gestisce la selezione fra due vie. Il commutatore viene utilizzato per configurazioni di selezione definite dal circuito, che possono prevedere più stati o contatti.
Quando conviene usare un interruttore luminoso?
Quando è utile associare nello stesso punto il comando e un'indicazione visiva dello stato. La luce deve però corrispondere a un'informazione chiara per l'utilizzatore.
Come scegliere un interruttore per un pannello industriale?
Occorre valutare funzione elettrica, tipo di carico, frequenza di utilizzo, ambiente, protezione richiesta, montaggio, cablaggio ed ergonomia. Per applicazioni OEM vanno considerati anche assemblaggio e continuità produttiva.
Suggerimenti in più
Prova il comando sul prototipo completo
La scheda tecnica non mostra come il componente verrà percepito una volta installato. Valuta forza di azionamento, accessibilità, visibilità e feedback con il pannello montato.
Considera le tolleranze del pannello
Spessore, foro, verniciatura e lavorazioni possono modificare il comportamento del fissaggio. È meglio verificarli insieme al componente prima della produzione definitiva.
Riduci il numero di varianti dove possibile
Una famiglia di prodotti costruita attorno a pochi formati condivisi semplifica approvvigionamento, montaggio e gestione ricambi.
Definisci una logica comune tra luce e comando
Se sul pannello convivono interruttori luminosi e spie separate, colori e significati dovrebbero seguire criteri coerenti. Lo stesso colore non dovrebbe comunicare condizioni differenti senza una ragione precisa.
Valuta da subito le evoluzioni della gamma
Un nuovo modello può richiedere un secondo polo, una posizione aggiuntiva o un feedback luminoso diverso. Prevedere questa possibilità aiuta a evitare una nuova architettura del pannello a ogni evoluzione.
Glossario
SPST – Single Pole Single Throw
Configurazione con un singolo polo e una sola via di commutazione. È una delle architetture tipiche per una funzione ON/OFF semplice.
SPDT – Single Pole Double Throw
Configurazione con un polo che può essere collegato alternativamente a due vie. È associata a funzioni di deviazione o selezione.
DPST – Double Pole Single Throw
Configurazione nella quale due poli vengono aperti o chiusi contemporaneamente attraverso lo stesso comando.
DPDT – Double Pole Double Throw
Configurazione con due poli, ciascuno commutabile tra due vie, azionati dallo stesso meccanismo.
Vita meccanica ed elettrica
La vita meccanica indica quanti cicli di azionamento può sostenere il meccanismo nelle condizioni specificate. La vita elettrica considera invece i cicli effettuati mentre il componente commuta il carico previsto.
La scelta migliore si vede quando il prodotto entra in uso
L'interruttore occupa pochi centimetri sul pannello, ma può influenzare cablaggio, affidabilità, montaggio, esperienza d'uso e percezione dell'intero prodotto. Per questo conviene sceglierlo quando circuito e interfaccia sono ancora in fase di definizione.
Da un pannello di automazione a una macchina HoReCa, da un sistema HVAC a un'apparecchiatura outdoor, la scelta parte sempre dalle condizioni reali in cui il comando dovrà lavorare.
Funzione elettrica, ambiente, frequenza di utilizzo e integrazione nel pannello definiscono requisiti diversi, anche quando esternamente i componenti sembrano molto simili.
Quando poi il comando rimane visibile, forma, finitura e illuminazione diventano parte dell'identità del prodotto. È qui che una scelta apparentemente piccola può contribuire a distinguere una gamma progettata con coerenza da una semplice somma di componenti casuali.
