Retroilluminazione manometro macchina da caffè: una soluzione LED personalizzata

La retroilluminazione del manometro di una macchina da caffè professionale può migliorare leggibilità, design e riconoscibilità del prodotto senza modificare i delicati meccanismi di misurazione.

SLIM ha sviluppato una soluzione LED applicabile sul retro del manometro, progettata per trasmettere la luce al quadrante attraverso semplici piccoli fori. Il risultato è un componente luminoso sottile, personalizzabile e facilmente integrabile nel processo produttivo. Questo è un esempio concreto di come i segnalatori luminosi personalizzati possano trasformare un elemento tecnico standard in un dettaglio distintivo, mantenendo separati illuminazione, meccanica di precisione e funzioni originali del dispositivo.

La retroilluminazione può valorizzare il manometro
senza cambiarne il funzionamento.

Hai poco spazio o temi di dover riprogettare un manometro?
Valutiamo una soluzione luminosa compatibile con il tuo progetto.

Indice

- Perché retroilluminare il manometro di una macchina da caffè professionale
- Il problema: illuminare senza interferire con la meccanica del manometro
- La soluzione SLIM: un modulo LED applicato dietro il manometro
- Perché collocare il modulo LED sul retro
- Come passa la luce attraverso i fori
- Come funziona il quadrante retroilluminato
- Quali elementi del manometro possono essere illuminati
- Retroilluminazione con LED bianchi o LED colorati
- La luce può segnalare anche lo stato della pressione?
- Quale tensione utilizzare per il modulo di retroilluminazione
- Possibili configurazioni per la retroilluminazione
- Quanto spazio occupa una retroilluminazione per manometro
- Retroilluminazione integrata o modulo esterno: quale soluzione scegliere
- Quali vantaggi offre ai produttori di manometri
- Quali vantaggi offre ai produttori di macchine da caffè
- Perché affidare il progetto di retroilluminazione a SLIM
- Domande frequenti
- Suggerimenti in più
- Approfondimenti dal blog SLIM
- Glossario
- Trasforma il manometro in un elemento distintivo della macchina

Perché retroilluminare il manometro di una macchina da caffè professionale

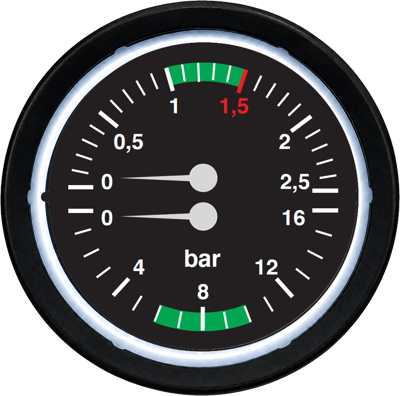

Il manometro è uno degli elementi più riconoscibili sul pannello frontale di una macchina da caffè professionale. Mostra la pressione del circuito e contribuisce all'immagine tecnica della macchina.

Quando il quadrante è poco visibile, inserito in un pannello scuro o collocato in un ambiente con illuminazione variabile, la lettura può diventare meno immediata. Anche quando la leggibilità è già adeguata, il manometro può apparire come un componente visivamente separato dal resto dell'interfaccia.

La retroilluminazione consente di intervenire su entrambi gli aspetti:

• rende più evidenti scale, lancette, numeri e simboli;
• integra il manometro nel linguaggio luminoso della macchina;
• valorizza il logo del produttore;
• migliora la percezione qualitativa del pannello;
• permette di differenziare diverse versioni dello stesso prodotto.

Per un progettista industriale, la difficoltà non consiste semplicemente nell'aggiungere alcuni LED. La vera sfida è illuminare il quadrante in modo uniforme senza interferire con i componenti meccanici presenti all'interno del manometro.

Il valore non nasce dalla quantità di luce,
ma da come la luce viene integrata.

Il problema: illuminare senza interferire con la meccanica del manometro

All'interno di un manometro possono essere presenti molle, leveraggi, staffe e altri meccanismi di precisione. L'introduzione di un circuito luminoso nel corpo del dispositivo può creare criticità relative a ingombri, montaggio, manutenzione e affidabilità.

Una retroilluminazione progettata senza considerare la struttura interna può:

• occupare lo spazio necessario ai meccanismi;
• ostacolare il movimento delle parti;
• complicare l'assemblaggio;
• richiedere la riprogettazione del corpo del manometro;
• aumentare i tempi e i costi di industrializzazione;
• rendere più difficile produrre una versione standard e una illuminata dello stesso modello.

La soluzione deve quindi rispettare una condizione precisa: la luce deve entrare nel manometro, mentre il modulo luminoso deve rimanere fuori dalla zona meccanica.

È questo il principio adottato nel progetto sviluppato da SLIM per un produttore di manometri destinati prevalentemente alle macchine da caffè professionali.

La luce deve raggiungere il quadrante,
non invadere la meccanica.

La soluzione SLIM: un modulo LED applicato dietro il manometro

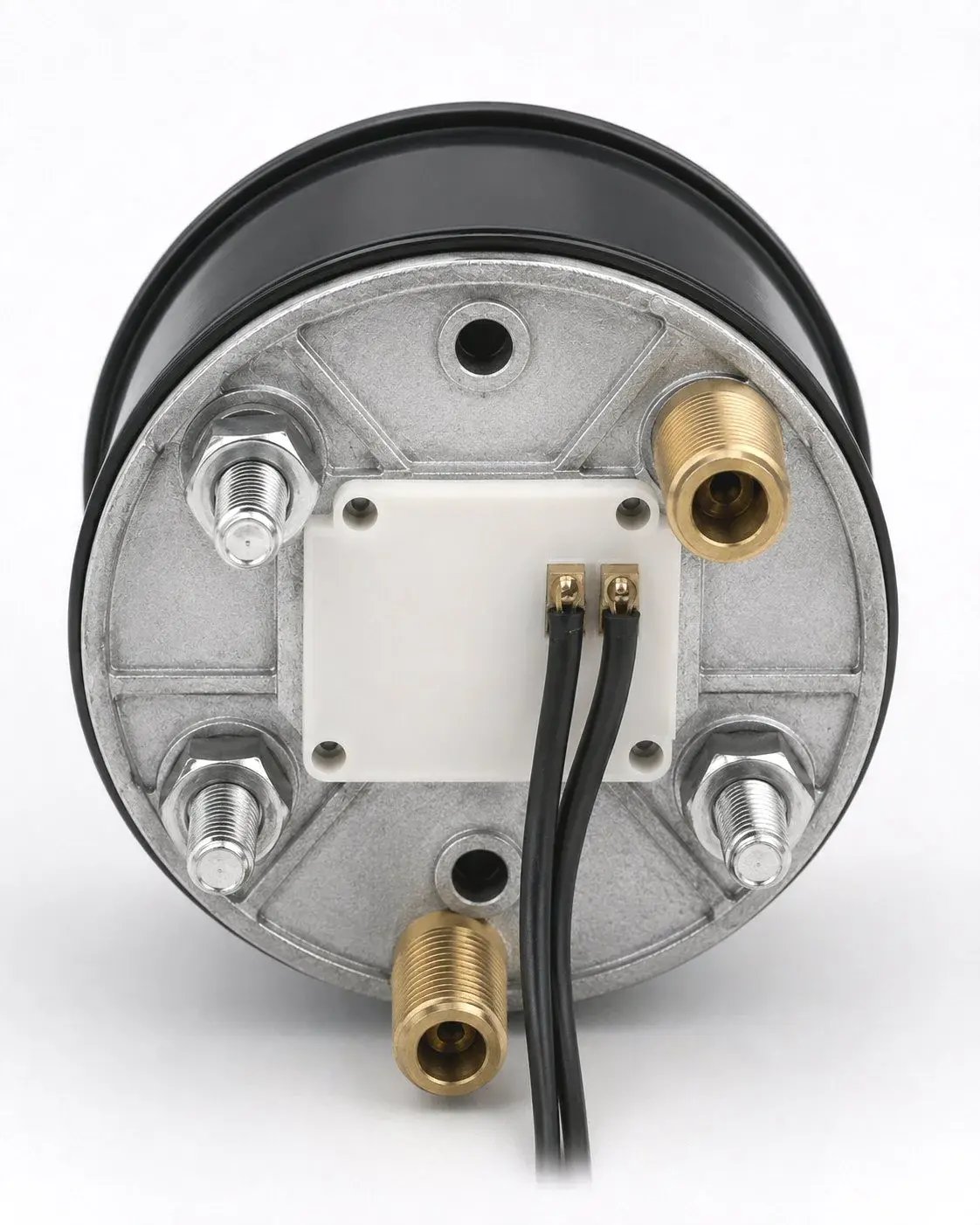

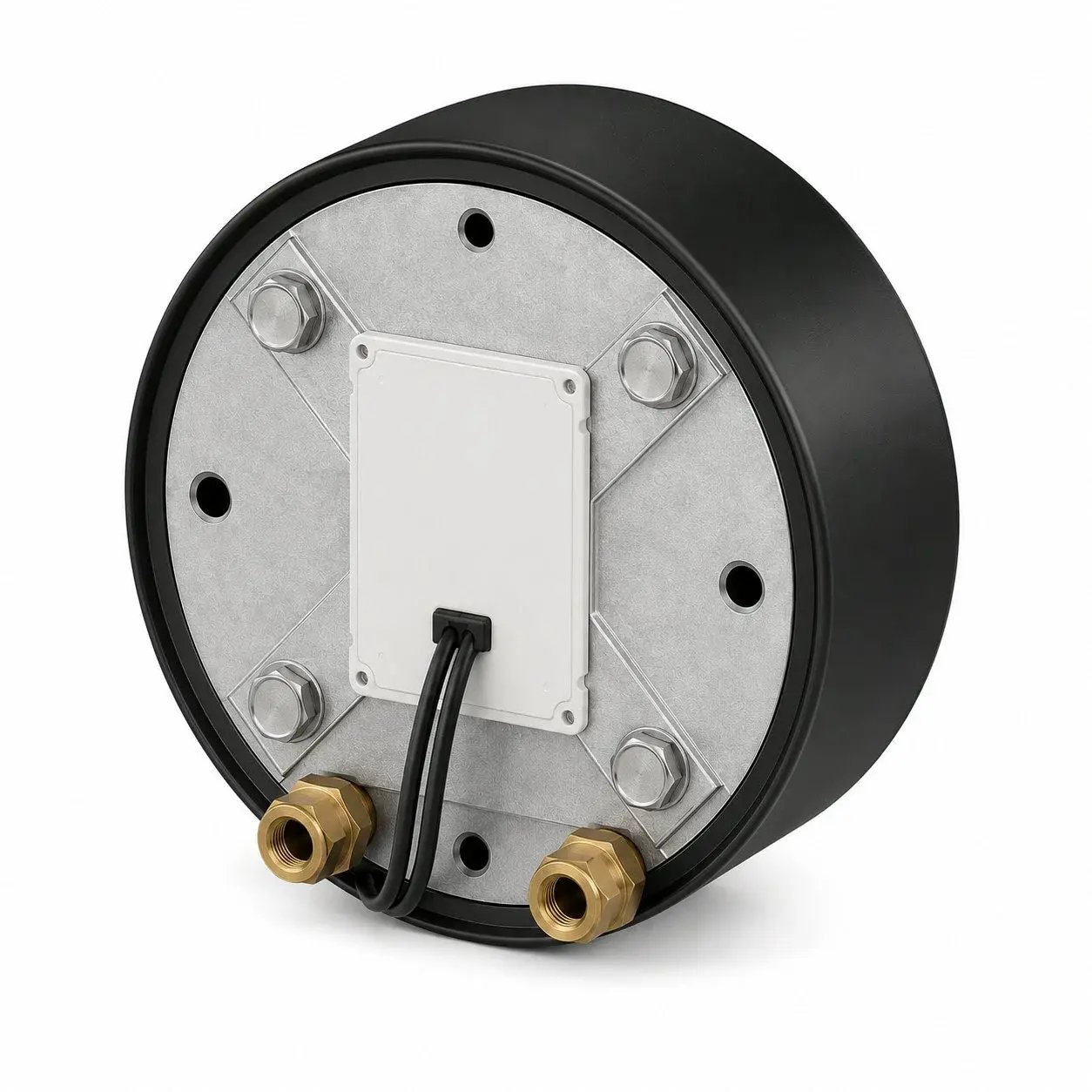

SLIM ha progettato un corpo plastico sottile che si inserisce sul fondo metallico del manometro. Il modulo di retroilluminazione rimane quindi sul retro del dispositivo e non entra in contatto con gli ingranaggi o con le molle di precisione.

La luce prodotta dai LED viene trasferita all'interno attraverso opportuni fori predisposti sul fondo del manometro. Questa configurazione permette di mantenere separate tre funzioni:

1. la misurazione meccanica della pressione;
2. la struttura del manometro;
3. la generazione della luce.

Il modulo non deve essere collocato all'interno del cilindro che contiene la meccanica. Il produttore deve soltanto prevedere i passaggi per la luce e un punto di alimentazione elettrica.

Ne deriva una soluzione simile a un'opzione plug-in: lo stesso modello di manometro può essere fornito nella versione tradizionale oppure completato con la retroilluminazione.

Una predisposizione minima può creare
due versioni commerciali dello stesso manometro.

Perché collocare il modulo LED sul retro

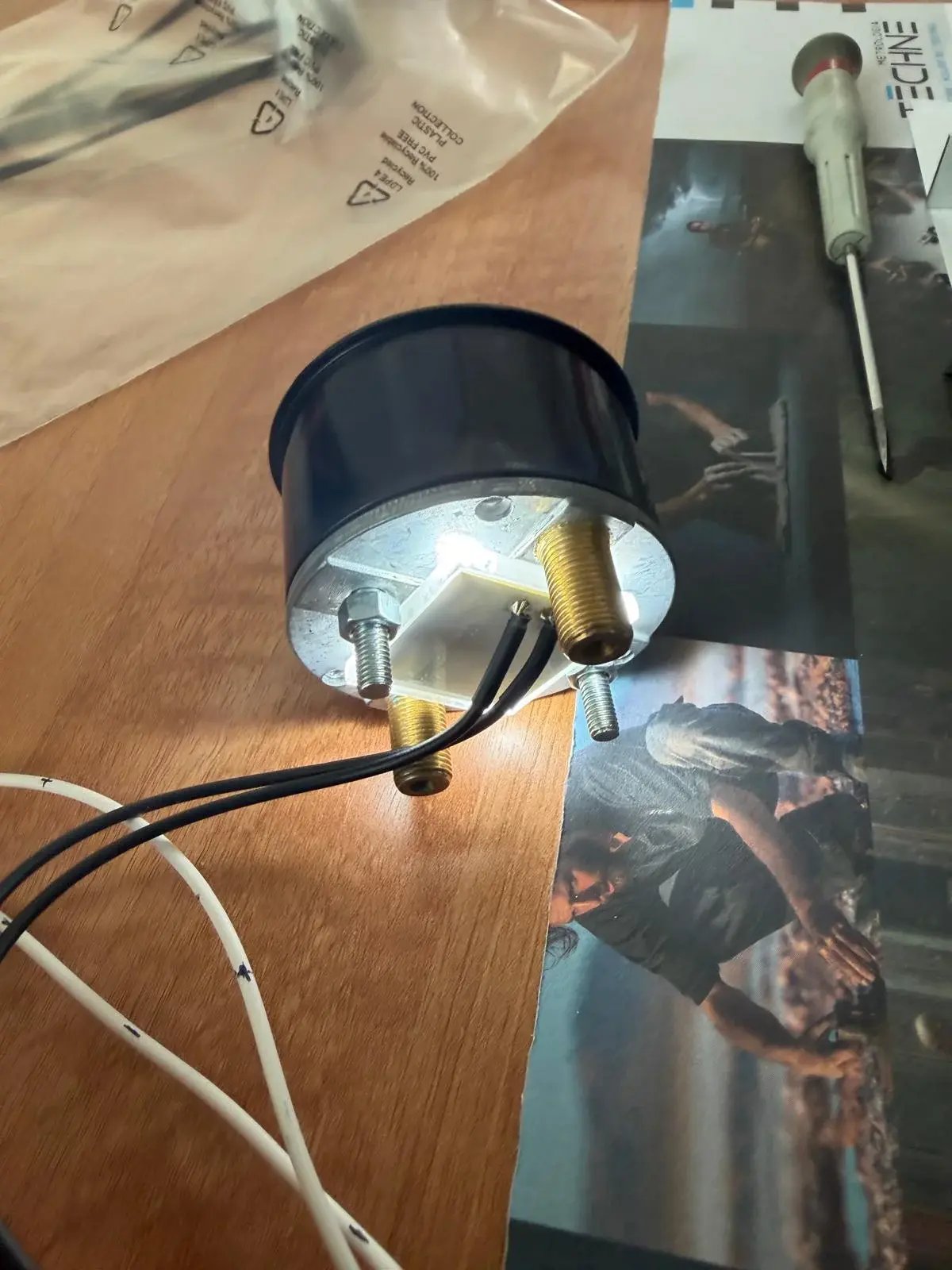

Il posizionamento posteriore del modulo LED risolve diversi problemi progettuali contemporaneamente.

• Protegge l'indipendenza funzionale del manometro. La parte destinata alla misurazione continua a operare senza contatti con il circuito luminoso.
• Facilita l'assemblaggio. Il modulo può essere aggiunto nelle fasi finali della produzione, senza intervenire sui meccanismi già tarati.
• Consente una maggiore flessibilità commerciale. Il produttore può mantenere a catalogo un unico manometro predisposto e decidere, in base all'ordine, se completarlo con il dispositivo luminoso.

Questa impostazione può ridurre la necessità di gestire due progetti meccanici completamente differenti.

Separare il modulo luminoso significa semplificare
produzione, personalizzazione e manutenzione.

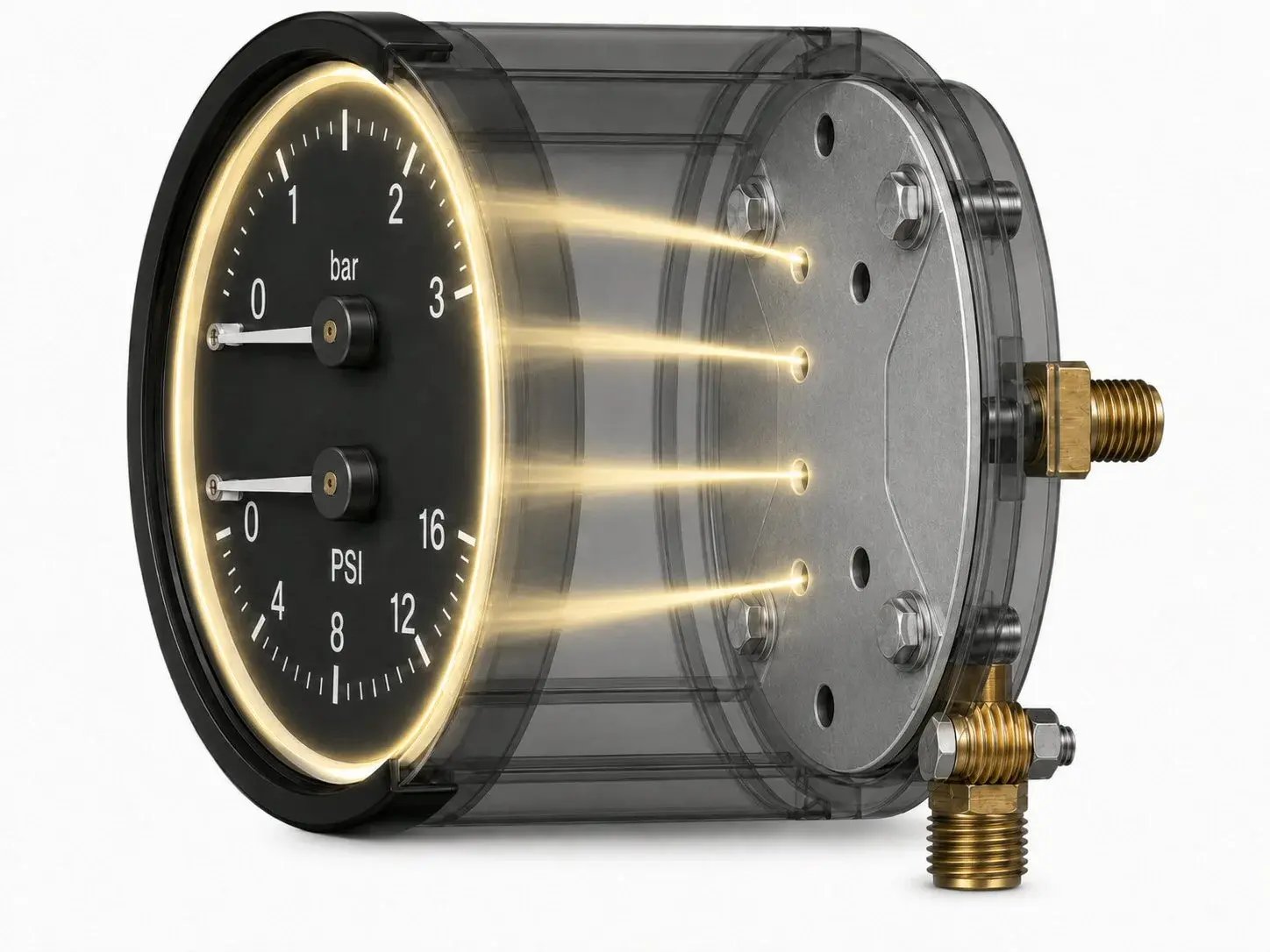

Come passa la luce attraverso i fori

I LED vengono posizionati in corrispondenza dei fori praticati sul fondo del manometro. Ogni apertura permette alla luce di raggiungere il quadrante trasparente o semitrasparente. Numero, diametro e posizione dei fori devono essere valutati in base a:

• diametro del manometro;
• profondità disponibile;
• posizione delle staffe;
• disposizione dei meccanismi;
• aree del quadrante da illuminare;
• uniformità luminosa richiesta;
• presenza di loghi, scale o cornici.

I fori necessari per diffondere la luce dipendono dalla configurazione scelta per ciascun progetto specifico, e non costituiscono una regola universale. In un'altra applicazione potrebbero essere sufficienti uno o due LED oppure potrebbe essere necessario utilizzare un numero maggiore di punti luce.

Il modulo LED corretto nasce dalla geometria reale del manometro, non da una soluzione generica.

Come funziona il quadrante retroilluminato

Il quadrante può essere realizzato in materiale plastico trasparente, per esempio plexiglas, sul quale vengono stampati numeri, scale, simboli, fondi e marchi. La stampa non ha soltanto una funzione grafica. Serve anche a controllare il passaggio della luce.

Le zone che devono restare scure vengono coperte con una stampa sufficientemente opaca. Le parti che devono illuminarsi vengono lasciate trasparenti, semitrasparenti oppure trattate con colori capaci di diffondere la luce.

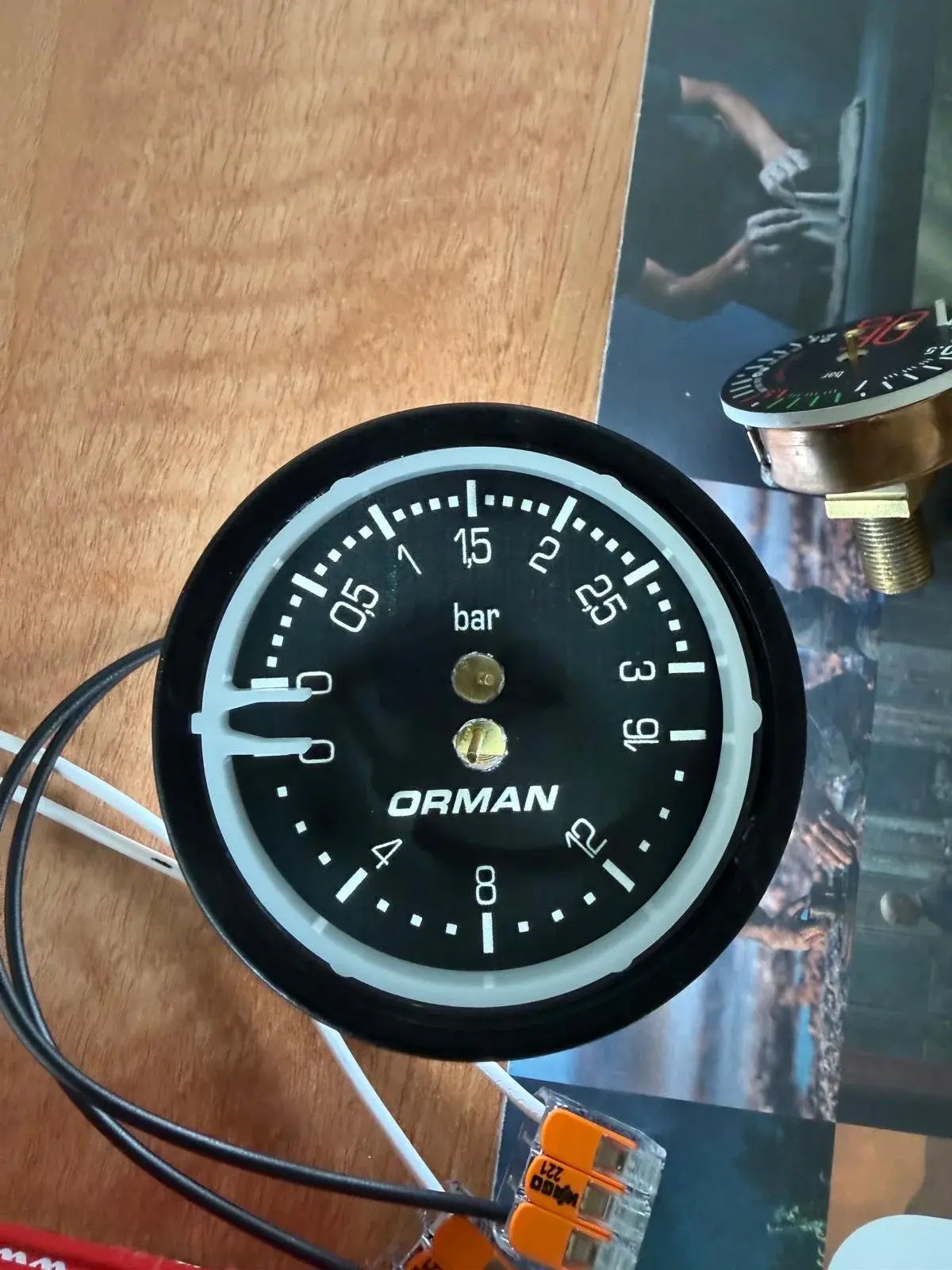

Nel progetto descritto, il quadrante presenta un fondo nero. Le zone bianche possono invece essere illuminate, comprese la scala, le indicazioni numeriche, il logo e la cornice esterna. Questo sistema permette di ottenere effetti differenti senza modificare il circuito LED:

• illuminazione dei soli numeri;
• illuminazione delle scale;
• evidenziazione dell'eventuale logo;
• cornice luminosa;
• illuminazione combinata di simboli e indicatori;
• contrasto tra aree opache e traslucide.

La grafica del quadrante diventa parte integrante
del progetto illuminotecnico.

Quali elementi del manometro possono essere illuminati

La retroilluminazione può coinvolgere tutto il quadrante oppure soltanto alcune informazioni. La scelta dipende dalla funzione del manometro e dall'effetto desiderato. Un'illuminazione selettiva può mettere in evidenza la scala principale, mentre una luce più diffusa può valorizzare l'intera superficie.

Tra gli elementi illuminabili vi sono:

• numeri e tacche;
• scale espresse in bar o PSI;
• logo del produttore;
• bordo esterno;
• simboli tecnici;
• aree di attenzione;
• indicatori relativi a intervalli di pressione.

Attenzione: è importante evitare zone eccessivamente luminose, ombre irregolari o punti LED direttamente percepibili dall'operatore. Il quadrante deve apparire omogeneo anche quando viene osservato frontalmente o da una posizione leggermente laterale.

Una buona retroilluminazione mostra l'informazione,
non il punto da cui proviene la luce.

Retroilluminazione con LED bianchi o LED colorati

Il primo prototipo è stato sviluppato con LED bianchi, una scelta adatta a un quadrante nero con elementi grafici chiari. La luce bianca offre un risultato pulito e facilmente integrabile in macchine con stili differenti. Ci sono però molte altre possibilità. SLIM può valutare LED:

• bianchi con diversa temperatura cromatica;
• rossi;
• verdi;
• blu;
• ambra;
• multicolore;
• RGB, quando il progetto elettronico richiede variazioni cromatiche controllate.

Il colore deve essere scelto considerando il materiale del quadrante, gli inchiostri utilizzati, l'identità visiva della macchina e le altre sorgenti luminose presenti sul pannello. Una luce fredda può sottolineare un design tecnico e contemporaneo. Una luce più calda può armonizzarsi con metalli, legno, finiture bronzate o ambienti HORECA ricercati.

Quando è collegata al controllo della macchina,
la luce può diventare informazione.

Quale tensione utilizzare per il modulo di retroilluminazione

Il progetto sviluppato utilizza un'alimentazione a 12 V, ma la tensione non costituisce un limite fisso della soluzione. Il circuito può essere dimensionato per differenti valori, come 16,5 V, 24 V o altre tensioni richieste dal produttore. La scelta dipende da:

• alimentazioni già disponibili nella macchina;
• caratteristiche dei LED;
• intensità luminosa desiderata;
• numero di sorgenti;
• condizioni termiche;
• collegamento elettrico previsto;
• standard tecnici del costruttore.

Nelle macchine da caffè professionali è normalmente disponibile un impianto elettrico dal quale può essere ricavata un'alimentazione adeguata. La derivazione deve comunque essere valutata dal progettista della macchina e dimensionata secondo le specifiche elettriche applicabili.

Possibili configurazioni per la retroilluminazione

Riassumiamo le principali esigenze progettuali legate alla retroilluminazione di un manometro. Per ciascuna esigenza esprimiamo la possibile soluzione tecnica e il vantaggio concreto per produttori e progettisti. Si sottolinea come posizione del modulo, numero di LED, tensione, ingombro e personalizzazione grafica possano essere adattati alle caratteristiche della macchina da caffè.

Tensione, numero di LED e geometria
devono essere definiti come un unico sistema.

Quanto spazio occupa una retroilluminazione per manometro

Uno dei problemi più frequenti nella progettazione di macchine da caffè è la scarsità di spazio dietro il pannello frontale. Tubazioni, cablaggi, valvole, strutture, schede elettroniche e sistemi di fissaggio competono per pochi centimetri disponibili. Per questo il modulo deve avere uno spessore contenuto e una geometria compatibile con il fondo del manometro.

Nel caso sviluppato da SLIM, il dispositivo è stato concepito come un elemento molto sottile, con un ingombro posteriore limitato. Anche i collegamenti e i punti di saldatura devono essere protetti e posizionati in modo da non creare interferenze.

Prima di definire la soluzione è opportuno verificare:

• spazio posteriore disponibile;
• passaggio dei cavi;
• distanza da superfici calde;
• sistema di fissaggio;
• accessibilità durante l'assemblaggio;
• protezione delle connessioni;
• tolleranze dimensionali.

In uno spazio ridotto,
ogni millimetro deve avere una funzione precisa.

Retroilluminazione integrata o modulo esterno: quale soluzione scegliere

Una sorgente integrata all'interno del manometro può sembrare la strada più diretta, ma richiede spazio e una revisione più profonda del dispositivo. Il modulo posteriore offre invece una maggiore separazione tra parte luminosa e meccanica.

Retroilluminazione interna

Può essere indicata quando il manometro viene progettato da zero e dispone di spazio sufficiente. Permette un controllo diretto della distribuzione luminosa, ma può complicare assemblaggio, taratura e manutenzione.

Modulo LED posteriore

È particolarmente adatto quando si vuole evolvere un manometro esistente. Richiede la predisposizione dei passaggi ottici e dell'alimentazione, ma lascia invariata la zona che ospita i meccanismi.

Illuminazione frontale

Una sorgente orientata dall'esterno verso il quadrante è più semplice in alcune applicazioni, ma può produrre riflessi sul vetro, ombre e abbagliamento. Inoltre, il risultato estetico è generalmente meno integrato.

Per il caso descritto, la soluzione posteriore rappresenta il miglior equilibrio tra ingombro, indipendenza meccanica, qualità visiva e adattabilità produttiva.

La soluzione migliore è quella che illumina il quadrante
con il minor impatto sul prodotto.

Quali vantaggi offre ai produttori di manometri

Per il produttore di manometri, la retroilluminazione può diventare una nuova opzione di gamma. Un componente tradizionale può essere proposto in una versione destinata a macchine da caffè con maggiore attenzione al design, alla leggibilità e alla personalizzazione. I principali vantaggi sono:

• ampliamento dell'offerta;
• differenziazione rispetto ai manometri standard;
• possibilità di personalizzare colore e grafica;
• compatibilità con diversi marchi di macchine;
• minori modifiche alla meccanica;
• possibilità di fornire varianti illuminate su richiesta;
• valorizzazione del componente presso costruttori del settore Ho.Re.Ca.

La predisposizione può essere introdotta nel ciclo produttivo con lavorazioni limitate, purché posizione dei fori, tolleranze e fissaggi siano definiti preventivamente.

Un manometro illuminato non è soltanto un componente:
può diventare un elemento di gamma.

Quali vantaggi offre ai produttori di macchine da caffè

Per il costruttore della macchina, un manometro retroilluminato consente di rinnovare il pannello senza sostituire la tecnologia di misurazione. Questo aspetto è importante quando il manometro analogico fa parte dell'identità della macchina. Molti prodotti professionali combinano display digitali, comandi elettronici ed elementi meccanici tradizionali.

La retroilluminazione permette di mantenere questo equilibrio, aggiungendo:

• maggiore coerenza con pulsanti e indicatori luminosi;
• migliore integrazione visiva;
• percezione di maggiore cura progettuale;
• possibilità di coordinare il colore con il marchio;
• maggiore visibilità in condizioni di luce variabile;
• differenziazione tra linee o allestimenti.

La macchina rimane tecnicamente la stessa, ma il suo linguaggio visivo può cambiare in modo significativo.

Anche un componente esistente può contribuire
al riposizionamento estetico della macchina.

Perché affidare il progetto di retroilluminazione a SLIM

Un modulo per manometro non può essere scelto soltanto in base al diametro o alla tensione. Occorre valutare contemporaneamente meccanica, ottica, grafica, alimentazione, spazio disponibile e processo di assemblaggio.

SLIM sviluppa da decenni componenti di segnalazione luminosa per elettrodomestici, attrezzature professionali, macchine da caffè, HVAC, automazione e altri settori industriali. L'esperienza nella tecnologia LED consente di affrontare progetti nei quali il componente standard deve essere adattato a uno spazio, a un'interfaccia o a un'identità di prodotto specifica. Il confronto può iniziare da:

• disegno tecnico del manometro;
• campione fisico;
• modello tridimensionale;
• tensione disponibile;
• effetto luminoso richiesto;
• materiale del quadrante;
• volumi produttivi stimati;
• vincoli di assemblaggio.

Il progetto può quindi procedere attraverso verifica di fattibilità, prototipazione, test e industrializzazione.

La retroilluminazione più affidabile nasce quando fornitore, progettista e produttore lavorano sullo stesso problema.

Domande frequenti

La retroilluminazione può essere aggiunta a un manometro già prodotto?

Dipende dalla struttura del dispositivo. I manometri prodotti da Orman sono perfettamente in grado di disporre di retroilluminazione. Occorrono spazio posteriore, possibilità di predisporre i passaggi della luce e accesso a un’alimentazione elettrica. Una verifica sul campione o sul disegno tecnico permette di stabilire la fattibilità

Il quadrante retroilluminato resta leggibile quando i LED sono spenti?

Sì, se grafica, contrasto e materiali vengono progettati anche per la lettura passiva. Numeri e scale non devono dipendere esclusivamente dall'accensione del modulo.

È possibile illuminare soltanto il logo della macchina da caffè?

Sì. La stampa del quadrante può oscurare le aree non interessate e lasciare traslucido soltanto il logo, creando una retroilluminazione selettiva.

La luce del manometro può essere regolabile?

Sì, se il circuito e il sistema di controllo della macchina prevedono una regolazione della corrente o un comando elettronico compatibile. La necessità deve essere definita nella fase di progettazione.

Si può sostituire il modulo LED senza cambiare il manometro?

Una struttura posteriore separata può facilitare la sostituzione, ma la possibilità concreta dipende dal fissaggio, dal cablaggio e dall'accessibilità all'interno della macchina.

La retroilluminazione può essere coordinata con pulsanti e interruttori luminosi?

Sì. Colore, intensità e temperatura della luce possono essere studiati insieme agli altri segnalatori del pannello per ottenere un'interfaccia visivamente coerente.

Suggerimenti in più

1. Progetta una modalità notturna o a luminosità ridotta:
Nei locali con illuminazione soffusa, un quadrante troppo brillante può creare un punto visivo dominante. Prevedere due livelli di luminosità permette di adattare la macchina a differenti ambienti.

2. Usa il prototipo per verificare il colore della stampa:
Lo stesso LED può apparire diverso attraverso inchiostri, materiali e spessori differenti. È quindi utile testare il quadrante definitivo, non soltanto una lastra trasparente generica.

3. Valuta il manometro illuminato come elemento di configurazione commerciale:
La retroilluminazione può distinguere una linea premium, un allestimento speciale oppure una versione personalizzata per un cliente OEM, senza modificare la funzione di base della macchina.

Approfondimenti dal blog SLIM

• Segnalatori luminosi affidabili per macchine da caffè professionali
  Come migliorare leggibilità, affidabilità e comunicazione visiva del pannello di una macchina professionale.
• Micro LED per macchine da caffè professionali
  Una guida alla scelta di componenti compatti in relazione a spazio, temperatura, visibilità e assemblaggio.
• Illuminazione e design delle interfacce nelle macchine da caffè HoReCa
  Soluzioni luminose per differenziare la macchina attraverso fibra ottica, faretti e componenti personalizzati.

Glossario

PWM
Tecnica elettronica che regola la potenza fornita a una sorgente attraverso impulsi molto rapidi e può essere impiegata per controllarne la luminosità.

Light guide plate
Lastra progettata per distribuire su una superficie la luce prodotta da sorgenti collocate ai bordi o in punti specifici.

Binning
Processo con cui i LED vengono selezionati e raggruppati in base a caratteristiche come colore, luminosità e tensione.

Potting
Inglobamento di un circuito in una resina protettiva per aumentare l'isolamento e la resistenza a umidità, vibrazioni o contaminanti.

Derating
Riduzione prudenziale dei valori massimi di funzionamento di un componente per aumentarne affidabilità e durata nelle condizioni operative previste.

Trasforma il manometro in un elemento distintivo della macchina

La retroilluminazione di un manometro può essere integrata senza invadere la parte meccanica e senza modificare la funzione di misurazione. Un modulo LED sottile, progettato sulla geometria reale del dispositivo, permette di illuminare scale, numeri, logo e cornice, adattando tensione, colore e numero di sorgenti alle esigenze del produttore.

SLIM può affiancare produttori di manometri, progettisti e costruttori di macchine da caffè nella valutazione tecnica, nella prototipazione e nello sviluppo della soluzione destinata alla produzione.

Supera i vincoli di spazio e trasforma un componente standard in un dettaglio riconoscibile.
